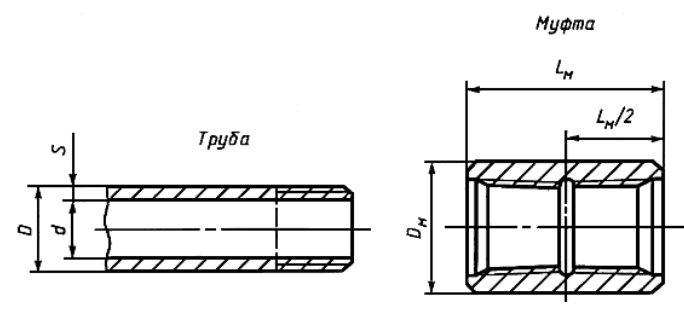

Трубы гладкие и муфты к ним (ГОСТ 633-80)

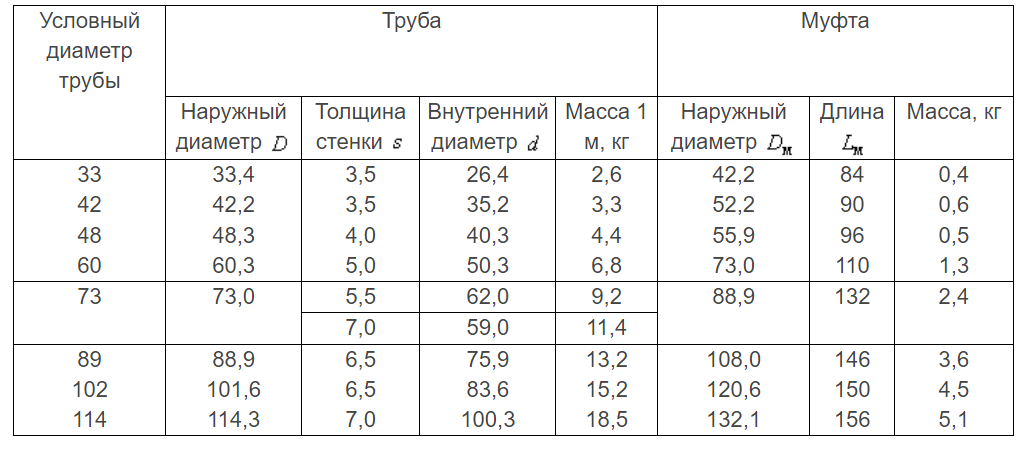

Размеры, мм.
Примечание. По требованию потребителя трубы исполнения Б должны изготовляться до группы прочности Е включительно с термоупрочненными концами (ТУК) на расстоянии, превышающем длину резьбы L не менее чем на 50 мм.
При вычислении массы плотность стали принята равной 7,85 г/см.
Стандарт предусматривает изготовление труб по точности и качеству двух исполнений: А и Б.
Трубы всех типов исполнения А должны изготовляться длиной 10 м. Предельные отклонения ±5%.
Трубы всех типов исполнения Б должны изготовляться двух групп длин:
- 1-я группа - от 5,5 до 8,5 м;
- 2-я группа - св. 8,5 до 10,0 м.
Длину трубы определяют расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.
Примеры условных обозначений
Трубы из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм и муфты к ним:
- 60х5-Е ГОСТ 633-80 - для гладких труб;
- 60-Е ГОСТ 633-80 - для муфт к этим трубам;
- 60х5-ТУК-Е ГОСТ 633-80 - для гладких труб с термоупрочненными концами.
