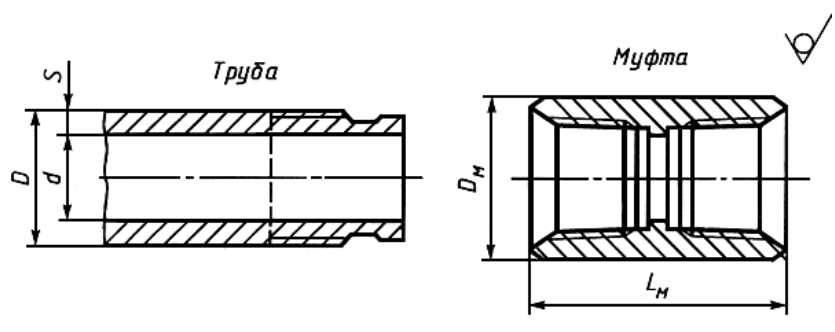

Трубы гладкие высокогерметичные и муфты к ним - НКМ (ГОСТ 633-80)

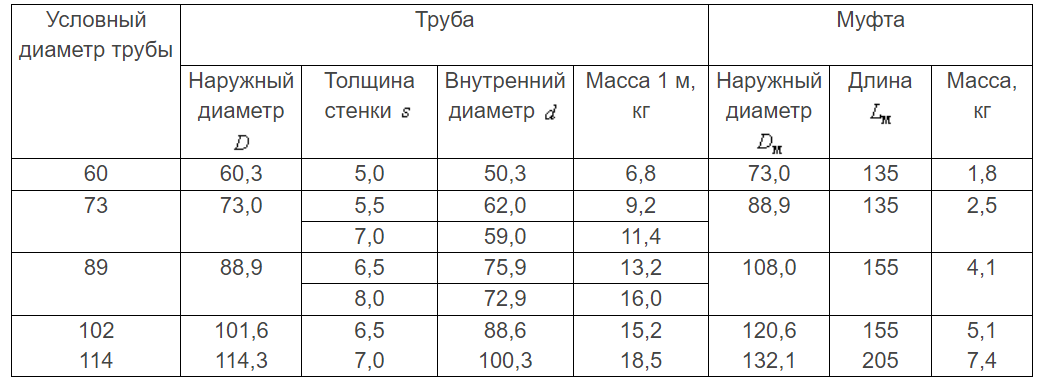

Размеры, мм.
При вычислении массы плотность стали принята равной 7,85 г/см.
Стандарт предусматривает изготовление труб по точности и качеству двух исполнений: А и Б.
Трубы всех типов исполнения А должны изготовляться длиной 10 м. Предельные отклонения ±5%.
Трубы всех типов исполнения Б должны изготовляться двух групп длин:
- 1-я группа - от 5,5 до 8,5 м;
- 2-я группа - св. 8,5 до 10,0 м.
Длину трубы определяют расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.
Примеры условных обозначений
Трубы из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм и муфты к ним:
- НКМ-60х5-Е ГОСТ 633-80 - для гладких высокогерметичных труб;
- НКМ-60-Е ГОСТ 633-80 - для муфт к этим трубам;
Примечание. Для труб и муфт исполнения А после обозначения стандарта ставят букву А.
