Насосно-компрессорные трубы служат для извлечения жидкости и газа из скважин, нагнетания воды, сжатого воздуха (газа) и производства различных видов работ по текущему и капитальному ремонту скважин (КРС).
Насосно-компрессорные трубы применяются:
- при добыче нефти, газа и газового конденсата;
- при поддержании пластового давления;
- при утилизации пластовых вод;
- при КРС и текущем ремонте скважин (ТРС).
Насосно-компрессорные трубы применяются в суровых условиях эксплуатации:
- постоянное давление;
- высокие механические нагрузки;
- воздействие на стенки агрессивных сред.
Для обеспечения герметичности и надежности скрепление НКТ производится резьбовым соединением.
Стальные бесшовные насосно-компрессорные трубы гладкие и муфты к ним, с высаженными наружу концами и муфты к ним, гладкие высокогерметичные и муфты к ним, а также безмуфтовые трубы с высаженными наружу концами (ГОСТ 633-80), применяемые для эксплуатации нефтяных и газовых скважин.

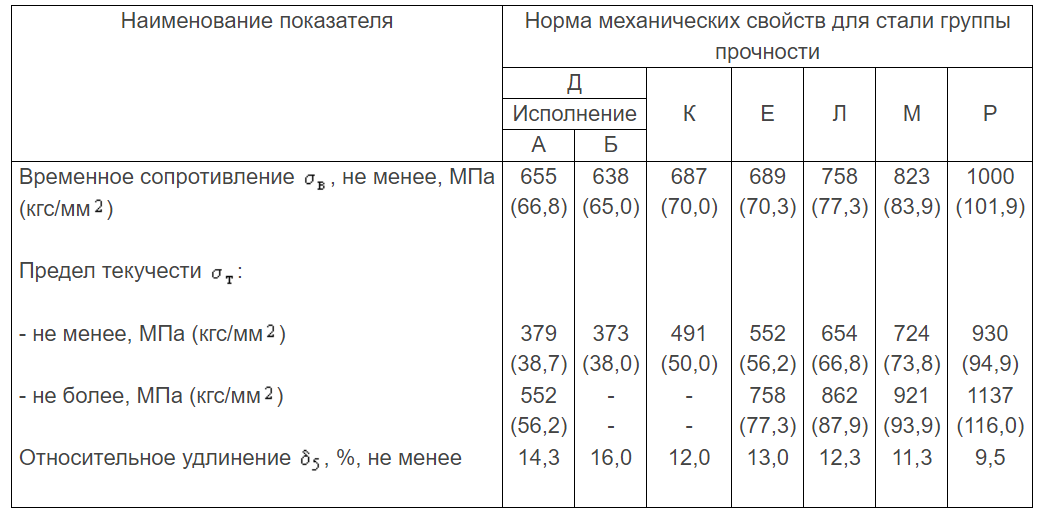

Трубы и муфты должны изготовляться из стали одной и той же группы прочности из указанных в табл.:
Массовая доля серы и фосфора в стали не должна быть более 0,045% каждого.

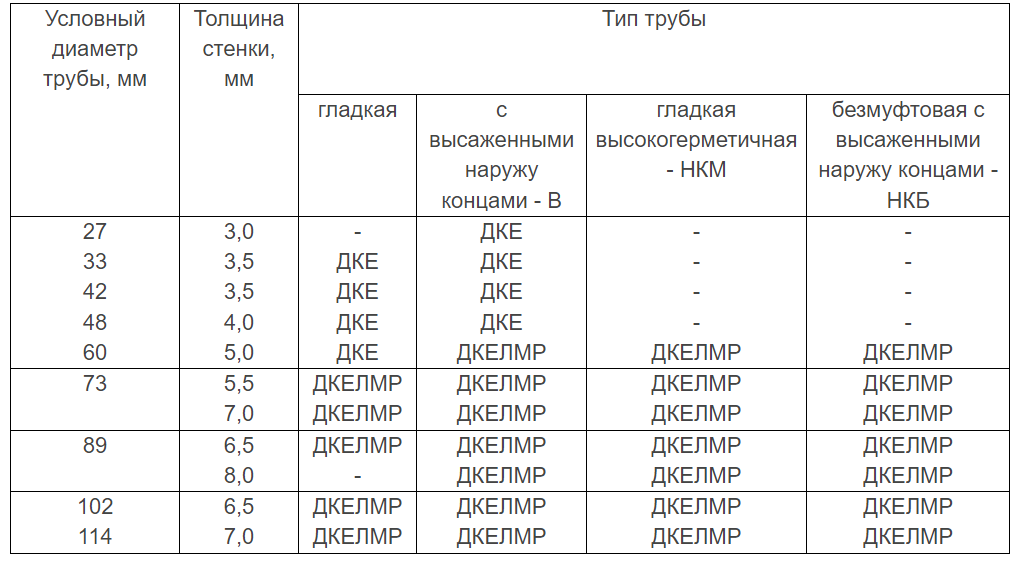

Сортамент труб (ГОСТ 633-80)
Резьбы и уплотнительные конические расточки муфт должны быть оцинкованы или фосфатированы.
Каждая труба гладкая, гладкая высокогерметичная и с наружу высаженными концами должна быть снабжена муфтой, закрепленной на муфтонаверточном станке на одном из ее концов. По требованию потребителя допускается поставка муфт без труб.
При свинчивании труб с муфтами должна применяться смазка или другие уплотнители, обеспечивающие герметичность соединения и предохраняющие его от задиров и коррозии.
С целью предохранения от коррозии при транспортировании наружная поверхность каждой трубы и муфты должна быть окрашена.
По требованию потребителя допускается изготовление труб и муфт без окраски или с покрытием нейтральной смазкой.
Примеры условных обозначений
Трубы из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм и муфты к ним:
- 60х5-Е ГОСТ 633-80 - для гладких труб;
60-Е ГОСТ 633-80 - для муфт к этим трубам; - В-60х5-Е ГОСТ 633-80 - для труб с высаженными наружу концами;
В-60-Е ГОСТ 633-80 - для муфт к этим трубам; - НКМ-60х5-Е ГОСТ 633-80 - для гладких высокогерметичных труб;
НКМ-60-Е ГОСТ 633-80 - для муфт к этим трубам; - 60х5-ТУК-Е ГОСТ 633-80 - для гладких труб с термоупрочненными концами.
Трубы безмуфтовые с высаженными наружу концами из стали группы прочности Е, условным диаметром 60 мм, с толщиной стенки 5 мм: НКБ-60х5-Е ГОСТ 633-80
Примечание. Для труб и муфт исполнения А после обозначения стандарта ставят букву А.

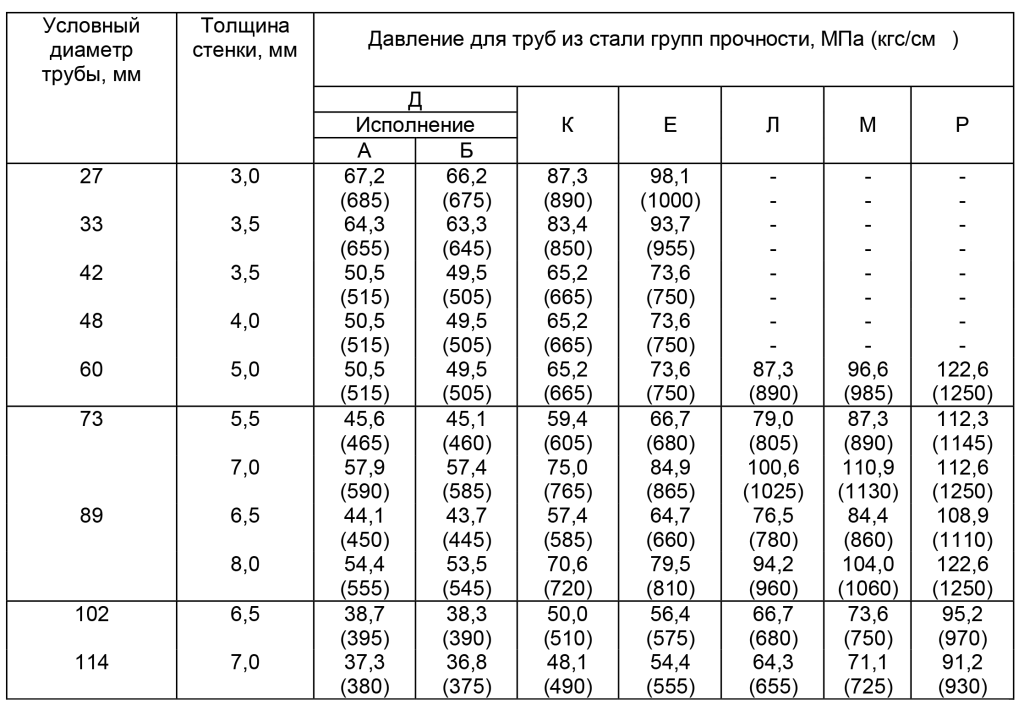

Трубы с навинченными муфтами, а также трубы безмуфтовые с высаженными наружу концами должны выдерживать испытание внутренним гидравлическим давлением, величина которого указана в табл.:
